Устройство душевой кабины

Изготовление душевых

Изготавливают конструкции из различных материалов:

• Кирпичные кабины отличаются своей прочностью и длительным сроком эксплуатации, их сложно сломать или повредить.
• Душевые из кафеля станут настоящим украшением для дома. Минусы — трудоёмкость процесса изготовления. Работа с кафелем подразумевает аккуратность и усердие при выкладывании плиты.
• Стеклопластик также часто используется в строительстве кабин. Преимущества: прочность материала, высокая влагостойкость. Недостаток: при частой эксплуатации материал сильно изнашивается и теряет свой презентабельный вид.
• Закалённое стекло более практично, чем стеклопластик, и выглядит дорого и презентабельно.
• Деревянные кабинки — абсолютно безопасны для здоровья, но для их использования нужно выбирать дерево, обладающее водоотталкивающими свойствами.

Как построить и собрать перегородки

Перегородки позволяют превратить ванну в нечто, похожее на душевую. Они собираются двумя способами: чистым и мокрым.

Первый метод требует применение самих блоков, клея для стекла и пластиковых крестиков для выравнивания «кирпичиков» относительно друг друга. В качестве закладных для выравнивания относительно пола можно использовать гвозди.

Для второго способа приобретают специальные пластиковые, алюминиевые или деревянные модули. Сначала их необходимо прикрепить к полу и потолку с помощью шурупов, а друг с другом и со стеклоблоками скрепить модули помогут пазы.

Монтаж ограждения со шторками

Для защиты комнаты от брызг и образования луж необходимо создать закрытое пространство. Помочь в этом вопросе могут шторы.

Это менее затратное решение в сравнении с другими вариантами.

Крепления:

• «Крокодилы» — самые распространённые крепления, которые напоминают прищепки. Они работают по принципу захвата. С другой стороны крепятся кольцами к стальному или пластиковому карнизу.
• Крючки с кольцами — при этом типе крепежа в верхней части шторы проделываются отверстия, а в них продеваются крючки, закреплённые на карнизе с помощью колец.
• Люверсы — в шторе проделываются отверстия, а затем в них вставляют металлические или пластиковые кольца, сквозь которые продевается карниз. Они дают возможность свободно передвигать штору и предотвращают её падение.
• Зажимы на магнитах — работают по принципу магнита, роль которого выполняют захватывающие полотно штор, зажимы. Крепление не требует отверстий, но отличается высокой надёжностью.
• Карниз с цепями — штора крепится на карниз благодаря набору крючков, цепей и колец, которые и соединяют всю конструкцию с металлической трубой. Помимо цепей, для крепежа шторы используют также жгуты или нити.

Строительство и сборка крыши кабинки в хрущёвке

До крепления крыши кабины в неё монтируется освещение, вентилятор и лейка. Все эти элементы крепятся на герметик и саморезы, это исключит протечку. Затем, когда крыша собрана, она крепится с помощью герметика и винтов.

Завершающий этап изготовления душа

Когда монтаж закончен, необходимо выполнить пуск и убедиться в работоспособности душевой.

При этом проверяется герметичность стыков и отверстий, надёжность крепежа всех гаек. Поддон желательно проверить под тяжестью своего веса.

После зрительной проверки можно открыть подачу воды для выявления подтёков.

Разновидности душевых

В зависимости от того, как расположена кабинка (отсек) выделяют несколько вариантов:

• угловая – наиболее распространенная благодаря компактности и удобству размещения. Может быть квадратной, прямоугольной, многоугольной, с круговым сегментом;
• пристенная – прямоугольная конструкция, примыкающая одной стороной к стене;
• с одной стенкой – размещается так, чтобы стенками с трех сторон служили капитальные стены (перегородки) ванной комнаты. Часто одна или две перегородки возводятся специально для ограничения душевого отсека;
• без стенок – ниша или участок между стенами, имеющий отдельный сток в канализацию.

Промышленные душевые кабины имеют прямые или выпуклые (рис.5) дверки, самодельные чаще всего снабжают прямыми, поскольку это сильно упрощает монтаж и использование.

По типу основания душевая своими руками в квартире может быть:

• с более или менее высоким поддоном (касается как готовых кабинок, так и встроенных душевых уголков);
• на подиуме;
• с полом на уровне общего пола санузла.

Во всех трех случаях слив в канализацию обеспечивается проложенным либо под общим полом, либо под подиумом (поддоном) душевым трапом и канализационными трубами. Если уровень пола душевого уголка и всего санузла совпадает, желательно к сливу душевой кабинки (так называемому душевому трапу) добавить общий для всего помещения трап – это поможет избежать затопления квартиры и соседей при случайном засорении или недостаточно быстром стоке через основной слив.

По трудоемкости все типы сантехнических конструкций этого типа делятся в соответствии с тем, сколько готовых элементов используется в монтаже.

Наиболее просто сделать душевую кабину в квартире, используя готовые сборные комплекты. Установка отдельно приобретенных поддона и дверок, а также смесителя требует больших навыков в строительстве и отделке. Наконец, наиболее сложный – и при этом экономичный – вариант: с самодельным поддоном или подиумом (или переделкой пола), самостоятельной подводкой воды и канализации, отделкой и прочим.

Из чего сделать

Материалы для его изготовления просты и доступны. Это кирпич, дерево и бетон. У каждого свои характеристики, которые необходимо изучить перед началом проведения строительных работ, выбрать подходящий, отвечающий вашим требованиям.

Кирпич

Преимущества:

• прочный;
• не боится влажности;
• экономичный;
• длительный срок службы.

Недостатки:

Сложен в исполнении, так как необходимо соблюдать геометрию формы, уровень поверхности, чтобы избежать перекосов.

Особенности:

С последующей установкой кабины необходимо повременить 2–3 дня для застывания цементной смеси. Для изготовления понадобится: кирпич, цемент, песок, вода, маркер.

Дерево

Преимущества:

• Экологически чистый.
• Безопасен для человека.

Недостатки:

• Восприимчив к влажности.
• Для увеличения срока службы требует ежегодного окрашивания.

Особенности:

Потребуется герметик, деревянные сухие бруски, рулетка, тёмный маркер, пластиковые панели. Перед применением дерево обрабатывается специальным средством для того, чтобы предотвратить плесень и гниль.

Бетон

Преимущества:

• Конструкция прочная.
• Не подвергается деформации.
• Длительный срок службы.
• Форма разнообразная, монолитная.

Недостатки:

• Высокая затратная стоимость.
• Сложность выполнения.
• Длительный срок изготовления (до 4 недель).

Особенности:

Необходимые материалы: песок, щебень, цемент, вода 35°, средство для опалубки с целью придания формы, арматура для недопущения появления трещин в изделии.

Основное сырьё, используемое в строительных работах, преимущества и недостатки, позволяют выбрать оптимальный вариант.

Подготовка

Когда тип душевой и место для нее выбрано, приступают к подготовке к монтажу.

Требования к стенам

Место, где будет установлена кабина, будет влажным и сырым из-за частого контакта с водой. Поэтому стены, возле которых она будет стоять, должны быть изготовлены из водоотталкивающего материала. Лучше всего в этих целях подходит кафель, закрепленный устойчивым к воде материалом. Подойдет также обшивка панелями ПВХ, кирпичом, камнем. Если нет возможности полностью менять материал стен, можно обшить их влагоустойчивым гипсокартоном и дополнительно покрыть водозащитным составом. Это поможет полностью предотвратить гниение и размножение грибков и бактерий. Коме того, покрытие должно хорошо мыться и не портиться под влиянием чистящих средств.

Кроме этого, нужно предусмотреть вентиляцию и проведение электричества

Открытые коммуникации можно покрыть штукатуркой, а провода разместить там, где важность повышена минимально, то есть как можно дальше от самой душевой

Двери или ограждение

Выбирая, что установить в качестве дверей в душевую, тоже нужно ориентироваться на размеры комнаты.

Чертеж распашных дверей

Для больших помещений в своем доме можно остановиться на фиксированных ограждениях. Таким образом душ получится открытым, выглядящим красиво, эстетично и современно. Иногда дополнительно устанавливается поворотное ограждение или экран – это выгодно комбинирует классический душевой бокс и современный открытый душ. При таком решении обязательно будут разлетаться брызги, а душем одновременно сможет пользоваться только один человек.

Двери – классическое решение, который подойдет к любой душевой кабине. Они могут быть матовыми или глянцевыми, с разными вариантами открывания. Для тесных ванных комнат в частном доме подойдут те двери, которые занимают как можно меньше места – раздвижные, складывающиеся и так называемые «in-swing».

Расчет размеров

Размеры также планируются с учетом площади ванной комнаты и собственных потребностей, но при этом нужно отталкиваться от стандартных измерений. Минимальный размер кабинки, в которую помещается взрослый человек среднего телосложения – 80х80 сантиметров. Но на таком пространстве о комфорте можно забыть. Лучше установить кабину с размерами 90х90, 100х100, 90х110 сантиметров в зависимости от возможностей помещения.Самым комфортным будет размер 1,2-1,4 метра как минимум по одной стороне.

Чертеж подводки коммуникация к дущевой кабинке

В городских квартирах высота душевой определяется высотой потолка. В любом случае, рассчитывать этот параметр нужно так, чтобы человек мог войти в кабину в полный рост, легко достать рукой до смесителя, и чтобы брызги воды как можно меньше попадали на потолок.

Инструменты и материалы

Перед строительством душевой нужно подготовить все необходимые инструменты:

• дрель;
• шпатель;
• кисть;
• рулетка;
• уровень.

Также нужно приготовить и материалы:

• кирпич;
• цемент;
• смесь для гидроизоляции;
• пленка и сетка.

После того, как материалы готовы, можно начинать сборку.

Законодательная база

Следует руководствоваться следующими ГОСТами:

• ГОСТ Р 50962-96 Посуда и изделия хозяйственного назначения из пластмасс. Общие технические условия.
• ГОСТ 24105-80 Изделия из пластмасс. Термины и определения дефектов.
• ГОСТ 111-2014 Стекло листовое бесцветное. Технические условия.
• ГОСТ 12.3.002-2014 Система стандартов безопасности труда (ССБТ). Процессы производственные. Общие требования безопасности
• ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.
• ГОСТ 12.3.030-83 Система стандартов безопасности труда. Переработка пластических масс. Требования безопасности.
• ГОСТ 12.4.021-75 Система стандартов безопасности труда. Системы вентиляционные. Общие требования.
• ГОСТ 12.4.068-79 Система стандартов безопасности труда. Средства индивидуальной защиты дерматологические. Классификация и общие требования.
• ГОСТ 12.4.121-83 Система стандартов безопасности труда. Противогазы промышленные фильтрующие. Технические условия.
• ГОСТ 15.009-91 Система разработки и постановки продукции на производство. Непродовольственные товары народного потребления.
• ГОСТ 17.2.3.01-86 Охрана природы. Атмосфера. Правила контроля качества воздуха населенных пунктов.
• ГОСТ 17.2.3.02-78 Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями.

Другие документы:

• СНиП 3.05.01-85 Внутренние санитарно-технические системы.
• СНиП 2.04.01-85* Внутренний водопровод и канализация зданий.
• СанПиН 2.2.4.548-96. Микроклимат в производственной зоне.
• СН 2.2.4/2.1.8.562-96. Защита от шума.
• Противопожарная безопасность № 390 от 25.04.2012.

Законы:

• ФЗ-116 от 01.07.1997;
• Трудовой кодекс РФ;
• ФЗ-54 «О применении ККТ».

Как сделать душевой уголок своими руками? Фото этапов монтажа

Установка душевого уголка делится на три основных этапа: подготовительный, установка поддона и заключительный.

Подготовка к установке. Гидроизоляция

Перед установкой конструкции необходимо убедиться в ровности стен и пола, используя строительный уровень. При обнаружении серьёзных отклонений — выровнять пол при помощи бетонной стяжки.

Фото 2. Пол в ванной комнате выровнен при помощи бетонной стяжки. Это необходимая часть подготовительного этапа.

Система канализации также строится на этапе выполнения бетонного основания. Для предполагаемого душевого уголка следует оставить трап со сточной трубой. Если планируется монтаж поддона с небольшой глубиной — выбирать сифон плоского типа.

Фото 3. Подводка труб водоснабжения и канализации к будущему месту расположения душевого уголка.
Диаметр труб должен быть не менее 8 см. Как холодную, так и горячую воду подводить непосредственно в место, где будет размещена конструкция

Краны поставить до начала обустройства.

Внимание! Все соединения между трубами дополнительно промазываются герметиком или изолируются хомутами.

Стены обрабатываются грунтовкой с гидроизоляционными свойствами. В качестве облицовочного материала рекомендуется отдать предпочтение плитке.

Устанавливаем поддон

В варианте без поддона — на пол укладывается плитка под уклоном не меньше трёх градусов, только в этом случае вода будет уходить в канализационную трубу свободно.

Внимание! Плитку важно выбирать фактурную или матовую, чтобы пол не скользил под ногами. Для варианта с поддоном иногда нужен подиум

Для варианта с поддоном иногда нужен подиум.

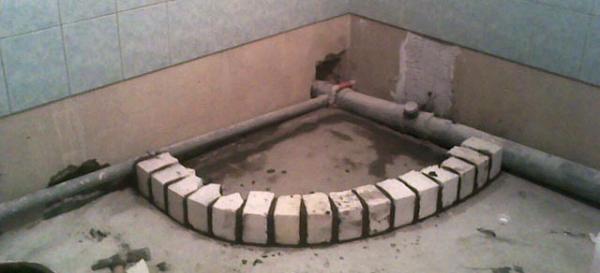

Фото 4. Монтаж подиума из кирпича для душевого поддона, у которого не хватает собственной жесткости.

Его необходимость обусловлена уже присутствующими коммуникациями, которые трудно спрятать в пол. Для выполнения подиума подойдёт кирпич.

Фото 5. Душевой поддон, установленный после окончания облицовочных работ в ванной комнате.

Устанавливают поддон после облицовывания стен. Его необходимо установить по уровню. Выравнивание поддона производится при помощи регулирующих ножек, которые закрепляются гайками после того, как дно выставлено горизонтально. Сам поддон крепится к стене.

Далее можно приступить к подсоединению труб. Для этого следует подвести гофрированную трубу, которая отходит от сифона, к фановой.

Заключительный этап. Проверка, сборка дверей

После того как поддон выставлен и подключена сантехника, конструкцию нужно проверить. Для этого в поддон наливают немного воды и наблюдают, каким образом она уходит через отверстие для слива. Все соединения проверяют на герметичность.

Далее следует процесс монтажа каркаса и фиксации дверей. Для этого на поддон необходимо уложить нижнюю направляющую и закрепить её при помощи влагостойкого герметика.

От каждого края направляющей отходят вертикальные стойки, которые крепятся к стене строго вертикально. Стойка обильно смазывается герметиком со стороны крепления к стенке и фиксируется при помощи саморезов.

К стене нужно прикрепить и нижнюю направляющую, а стык обработать герметиком. Верхняя направляющая крепится аналогично нижней.

Таким образом, стенки устанавливаются сразу в четыре основания, обеспечивая жёсткость конструкции. После этого закрепляется коробка для входной дверки или ширмы.

Вместо распашной двери, можно установить раздвижные. Они экономят пространство, двигаясь при открывании в одной плоскости со стенкой. Для установки такой двери её нужно зацепить всеми роликами за нижнюю и верхнюю направляющие, затем отрегулировать, чтобы ни внизу, ни вверху не осталось никаких зазоров. Фурнитуру крепят в последнюю очередь.

Наиболее простым вариантом ограждения являются водостойкие шторки. Для такой конструкции понадобится установка монтажной балки, в качестве которой обычно используют трубки. Их располагают по контуру уголка, а шторки вешают с помощью колец.

Фото 6. Варианты душевых уголков, в которых вместо стеклянных дверей используются водонепроницаемые шторки.

Завершающий этап — герметизация швов. Герметик наносят на очищенную и сухую поверхность и дают полностью просохнуть. Если в ходе проверки найдены проблемные участки, то процедуру повторяют.

Виды дверей для душевой кабины по конструкции

Встречаются всего четыре типа систем закрывания:

1. распашные;
2. раздвигающиеся;
3. двери-гармошки;
4. вращающиеся.

Каждый из видов имеет свои преимущества и недостатки.

Распашные

Кабина с открывающимся ограждением может быть с одной или двумя дверцами.

Открывается конструкция как наружу, так и вовнутрь (одностворчатые чаще всего открываются в комнату). Крепления у них самые надёжные и стойкие. Петли не повредятся и дверь не «слетит» при длительном физическом воздействии.

Плюсы:

• Подходят для кабины любой формы (круглой, полукруглой, угловой или пятиугольной).
• Являются оптимальным вариантом для кабины, обустроенной в нише.
• Устанавливаются с поддоном любой глубины и без него.

Основной минус состоит в том, что двухдверное сооружение требует много места для открытия и не подходит для маленьких ванных комнат. Стандартные размеры составляют 90 на 90 см или 1 на 1 метр.

Раздвижные

Такой тип створок не имеет ограничений по размерам. Ограждения не требуют места для открывания и передвигаются по рельсам с помощью специальных роликов. Количество дверей от одной до четырёх. Конструкция с одной створкой, в отличие от четырехстворчатой модели, менее прочная.

Справка. Чем меньше раздвижных конструкций установлено в кабине, тем больше в ней свободного места.

Рельсовая система изготавливается из разных материалов:

1. Пластик. Ролики недолговечные в использовании. Быстро теряют форму и ломаются.
2. Алюминий. Такая конструкция лёгкая и прочная. Ролики практически не деформируются и не подвержены коррозии.

Положительные качества:

• Могут устанавливаться без поддона или порога.
• Для устойчивости закрепляются рельсами сверху и снизу.
• Встречаются круглые, полукруглые и стандартные прямоугольные модели.

Отрицательные:

• Четырёхдверный заслон не стоит устанавливать людям крупной комплекции.
• Конструкция довольно хрупкая и требует частого ремонта.
• Нельзя допускать резких движений при закрытии дверей, чтобы не выбить их с направляющих.
• Высокая стоимость.

Двери-гармошки

Так же как раздвижные, складные заслоны двигаются по направляющей. Состоит вся конструкция из двух полотен, которые соединены между собой с помощью шарнирных креплений. Створки при открывании складываются по типу веера или ручной гармони. Конструкция может содержать одну или две параллельные створки.

Справка. Гармошка не устанавливается на высокие поддоны. Невозможна их установка на круглые или полукруглые кабины для душа.

Положительные качества:

Душевая кабина выглядит привлекательно.

• Створки могут открываться в любом направлении.
• Душ с дверьми-гармошками занимает очень мало места.

Отрицательные:

• Складывающиеся дверки не держат тепло и влагу.
• Требуют особенного ухода.
• Часто ломаются и соскальзывают с направляющей.

Вращающиеся

Система по типу маятника требуют большого пространства как в самой кабинке, так и снаружи.

Вид вращения затвора зависит от модели:

• По центру створки.
• По смещённой оси дверцы.
• По краю створки.

Главным плюсом конструкции является возможность её установки практически на любую модель душевой кабины.

Минусы:

• Высокая стоимость.
• Большие габариты (стандартный размер 90 или 120 см).

Без дверей

Если нет возможности установить герметичную дверь для душа, используются альтернативные варианты:

• Штора. Такой заслон изготовляется из специального водоотталкивающего материала. Крепятся шторки на держатели, которые свободно перемещаются по верхнему карнизу. Но подходят шторы только для кабинок с высокими бортами.
• Пластиковый заслон. По конструкции похож на складывающиеся двери. Занимает такая защита много места и не отличается герметичностью.
• Стеклянная панель. При хорошем сливе воды, этот бескаркасный заслон является прекрасной альтернативой двери.

Виды душевых кабин

По конструктивным особенностям они делятся на три основных вида:

• открытые;
• закрытые;
• комбинированные.

Открытые кабинки

Изделия такого вида интегрируются в помещение ванной комнаты. Это может быть угловое или пристенное размещение. Эти конструкции производятся сборными. Поддон кабинки устраивается над стоком канализации. Стенки устраиваются по его периметру, примыкая к контуру ванной комнаты. Наиболее часто для такого исполнения применяется органическое или упрочненное силикатное стекло.

Характерной особенностью открытых кабинок является отсутствие верхнего ограждения. По этой причине в них невозможно устроить тропический или каскадный душ. При помывке приходится пользоваться только стандартным гибким шлангом с лейкой. Функционально кабинка открытого типа используется только как средство для омовения тела.

Одним из способов установки таких устройств является отказ от использования поддона. Вместо него отливается чаша из высокопрочного бетона, которая отделывается нескользящей плиткой. Стеклянные стенки собираются в профиле из алюминия или нержавеющей стали и наглухо крепятся к стенам, облицованным керамической плиткой.

К преимуществам открытых конструкций можно отнести:

1. Невысокая стоимость, в пределах 8 – 20 тысяч рублей.
2. Возможность изготовить кабину в широком диапазоне размеров.
3. Простота конструкции, позволяющая легко смонтировать устройство собственноручно.

https://www.youtube.com/watch?v=R5KyTe_2Oq8

Недостатками можно считать следующие моменты:

• капитальное устройство конструктивных элементов;
• существенные затруднения при возникновении необходимости ремонта;
• отсутствие возможности устройства озонирования или парогенератора;
• неприменимость верхнего душа, каскадного или тропического;
• повышенная влажность в помещении при принятии водных процедур.

Кабинки закрытого типа

Они производятся в виде автономного бокса, который можно установить в любом месте, где имеется возможность подключения к коммуникациям. Кабинка состоит из поддона, боковых стенок и крышки. В состав оборудования входят самые различные устройства со специфическими функциями. Устройство легко демонтируется и может быть перевезено или просто снято на время ремонта.

В таких устройствах чаще всего для изготовления поддона используется акрил или нержавеющая сталь, но встречаются и чугунные основания, а также изделия из сантехнического фаянса. Несущая конструкция, как правило, металлическая из нержавейки или алюминия. Боковые стенки изготавливаются прозрачными или полупрозрачными из силикатного или органического стекла, применяется также монолитный поликарбонат, легко принимающий любые формы.

Закрытую кабинку можно приобрести за 30 – 40 тысяч рублей в зависимости от количества дополнительных функций. Но встречаются и экземпляры ценой до 150 тысяч.

К преимуществам кабинок закрытого типа можно отнести:

• быстрый монтаж на месте установки;
• большой набор дополнительных возможностей;
• широкий ассортимент моделей от различных производителей;
• звуконепроницаемость;
• закрытые кабинки изолированы и не оказывают влияния на микроклимат в помещении.

Комбинированные конструкции

Их особенностью является применение углубленного поддона, больше похожего на ванну. Материалом для него служит акрил, чугун или нержавеющая сталь. Боковые стенки изготавливаются из тех же материалов, что другие виды. Верхняя крышка может применяться или нет, это зависит от конструктивного решения производителя. Такая комбинация позволяет объединить в одном устройстве лучшие свойства других видов – устройство джакузи совмещается с возможностью принятия душа Шарко, каскадного или тропического варианта.

Вместе с тем, комбинированные устройства требуют для установки значительного пространства, что ограничивает их применение. Цены на такую сантехнику начинаются от 70000 рублей.

Эти устройства обладают следующими положительными качествами:

• возможностью использовать все преимущества ванной и душевой кабинки;
• большим выбором моделей;
• возможностью выбора закрытого или открытого варианта исполнения.
