Эксплуатация и обслуживание

Расчет АГС-17, характеристики которого приведены выше, состоит из двух бойцов. При необходимости, в него может входить подносчик снарядов. Обычно огонь ведется в автоматическом режиме, хотя предусмотрена стрельба и в одиночном исполнении. Наиболее эффективным считается поражение целей короткими очередями по 3-5 гранат.

В боевой ситуации перемещение орудия производится вместе со станком, для этого используются специальные ремни. Стоит отметить, что это не так просто, поскольку масса гранатомета составляет 18 кг (со станком – 52 кг). Это без учета веса боекомплекта. Подобная особенность относится к главному недостатку оружия. В остальном АГС-17 является надежным и эффективным автоматическим гранатометом, несложным в обслуживании и эксплуатации. Разборка модели не требует дополнительного инструментария, без проблем проводится в полевых условиях. Свою жизнеспособность и право на существование орудие доказало неоднократно на практике, участвуя в различных войнах и конфликтах. Можно смело утверждать, что по многим параметрам модель превосходит своих зарубежных конкурентов.

Автоматический станковый гранатомет АГС -40 Балкан

Новый АГС – 40 получился тяжелым – 32 кг. Это плата за большую скорострельность – 400 выстрелов в минуту и дальнобойность -2500 метров. Для сравнения американский Мк-47 имеет дальность стрельбы 2200 метров и способен обеспечить 250-300 выстрелов в минуту. И это при весе за 40 кг.

При примерно соотносимом могуществе боеприпаса, счет в пользу российских разработчиков. К минусам можно отнести отсутствие дистанционноподрываемого боеприпаса. Но работы на ним ведутся и это только дело времени.

Новые наработки оружейников позволили упростить конструкцию Балкана. АГС состоит из ствола длинной 400 мм и ствольной коробки. Рядом с казенной частью находится кожух системы подачи выстрелов. В задней – рукоятки управления огнем со спусковым крючком. Справа имеется рычаг для перезарядки. Внутри ствольной коробки находятся сам затвор, возвратная пружина и затворная группа. В основе автоматики – использование энергии пороховых газов.

Основной боеприпас АГС-40 Балкан – 7П39. Магазин-коробка емкость 20 выстрелов. Конструкция выстрела безгильзовая, схожая с ВОГ-25 для подствольников. Гильза улетает вместе с выстрелом и участвует в образовании осколочного поля. Надо заметить, что Агс-40 при автоматическом огне обеспечивает высокую плотность огневого поражения. При этом на перезарядку требуется несколько секунд.

Фото АГС-40 Балкан

40-мм безгильзовая граната 7П39 с двухкамерным баллистическим двигателем гранатомета АГС-40 «Балкан»

40мм безгильзовая граната 7П39 — вид в разрезе и вид на донную часть (в центре капсюль и четыре окна для выхода пороховых газов, закрытых герметичными мембранами)

Похожее

Гранатомет АГС-17. Дальность стрельбы. Вес. Размеры. Калибр

Гранатомет РПГ-7. Дальность стрельбы. Вес. Размеры. Калибр

Гранатомет СПГ-9 Копье. Дальность стрельбы. Калибр. Вес. Размеры

Гранатомет РПГ-18 Муха. Дальность стрельбы. Вес. Размеры. Калибр

РГ-6 «Гном» (6Г30) — ручной револьверный гранатомет

Гранатомет АГС-40. Вес. Скорострельность. Калибр. Дальность стрельбы

Гранатомет АГС-30. Дальность стрельбы. Вес. Размеры. Скорострельность

МРО-А «Бородач» — малогабаритный реактивный огнемет калибр 72,5-мм

РШГ-2 — гранатомет калибр 72,5-мм

РШГ-1 — реактивная штурмовая граната

Гранатомет РПГ-26 Аглень. Дальность стрельбы. Вес. Размеры

РПО «Шмель» — реактивный пехотный огнемет калибр 93-мм

Гранатомёт «Пенал»

Гранатомет РПГ-32. Размеры. Вес. Дальность стрельбы. Калибр

ГП-25 «Костер» — подствольный гранатомет калибр 40-мм

РГС-50М — ручной гранатомет специальный

Гранатомет РПГ-22 Нетто. Дальность стрельбы. Вес. Размеры. Калибр

АРГБ — автоматический ручной гранатомет Барышева

Гранатомет РПГ-16 Удар. Дальность стрельбы. Вес. Размеры

ДП-61 «Дуэль» — противодиверсионный гранатомет

Гранатомет РПГ-2. Дальность стрельбы. Вес. Размеры. Калибр

БС-1 РГА-86 «Тишина» / БС-1М 6С1 «Канарейка» подствольный гранатомет

РПО ПДМ-А «ШМЕЛЬ-М» — реактивный пехотный огнемет повышенной дальности и мощности

ГМ-94 — российский помповый гранатомет калибр 43-мм

Гранатомет РПГ-29 Вампир. Дальность стрельбы. Вес. Размеры

Гранатомет РПГ-30 Крюк. Дальность стрельбы. Вес. Размеры

ГП-34 — подствольный гранатомет калибр 40-мм

РПГ LAW M72 — американский противотанковый гранатомет

РГМ-40 «Кастет» — ручной гранатомет калибр 40-мм

Гранатомет РПГ-28 Клюква. Дальность стрельбы. Вес. Размеры. Калибр

«Бур» — малогабаритный многоразовый гранатомет

ТКБ-0249 «Арбалет» — ручной гранатомет

Гранатомет РПГ-27 Таволга. Дальность стрельбы. Вес. Размеры. Калибр

ОКГ-40 «Искра» — подствольный гранатомет

МРГ-1 «Огонёк» — гранатомётный комплекс калибр 55-мм

РПО «Рысь» — реактивный пехотный огнемет

ГП-30 «Обувка» / ГП-30У «Гранат» / ГП-30М подствольный гранатомет

ДП-64 «Непрядва» — двуствольный противодиверсионный гранатомет

«Буря» (Изделие ДМ) — гранатомет-карабин

Гранатомет-лопата «Вариант»

«Дятел» (Изделие «Д») — гранатомет-пистолет

ВГ-44 и ВГ-45 — винтовочные гранатометы

РГС-33 — ручной гранатомет специальный калибр 33-мм

Гранатомет ТКБ-0134 «Козлик»

Гранатометный комплекс «Витрина»

ДП-65 — гранатометный комплекс калибр 55-мм

4.Осмотр гранатомёта и подготовка его к стрельбе.

Осмотр АГС-17 проводится периодически в сроки, установленные Уставом внутренней службы, а также все гранатомёты перед стрельбой и перед выполнением боевой задачи.

АГС-17 осматривают в собранном и разобранном виде. Для осмотра в разобранном виде:

произвести полную или неполную разборку и протереть части насухо; сличить номера частей и тщательно осмотреть каждую часть и механизм, удостовериться, что на металлических частях нет забоин, вмятин, погнутостей, сорванной резьбы, ржавчины и грязи, способных вызвать нарушение нормальной работы механизмов, и нет ли качки прикреплённых деталей.

Кроме того:

1.При осмотре ствола – особое внимание на состояние канала ствола (разгар канала ствола и ржавчина, раковины, стёртость полей нарезов или округление углов полей нарезов). Недостатки канала ствола заносятся в формуляр гранатомёта

Недостатки канала ствола заносятся в формуляр гранатомёта.

2.При осмотре ствольной коробки – забоины и вмятины на копирах; исправность клиньев съёмника и спусковой планки; работу защёлки коробки для выстрелов, ручки эксцентрика кронштейна прицела и спускового рычага.

3.При осмотре затвора – перемещение досылателя по пазам затвора; вмятины и забоины на боевой плите; работу рычага бойка, разобщителя, извлекателя и штока цилиндра гидротормоза; нет ли течи керосина через уплотнения в гидротормозе.

4.При осмотре приёмника – работу рычага подачи, подавателя, фиксирующих пальцев, отражателя, защёлки.

5.При осмотре крышки ствольной коробки и механизма перезаряжания – фиксирование обоймы в переднем положении; состояние троса.

6.При осмотре ударно-спускового механизма – работу шептала и фиксатора штока ударника, перемещение ударника по пазам направляющей; фиксирование ручки регулятора темпа стрельбы в положениях МИН и МАКС.

7.При осмотре станка – работу рукояток зажимов ног, складывание ног станка, плавность механизма вертикальной наводки, работу зажимов горизонтальной и вертикальной наводки.

8.При осмотре коробок для выстрелов и лент – вмятины и заусеницы, мешающие движению ленты, надёжность стопорения крышки, створки и шторки коробки, фиксирование коробки на АГС-17; ленты не должны быть растянуты.

9.При осмотре выстрелов – нет ли наружных повреждений, ржавчины, помятостей на ВМГ, корпусах гранат и гильзах; крепление гранат в дульцах гильз; нет ли на капсюлях зелёного налёта, не выступают ли капсюли выше поверхности дна гильз; нет ли среди боевых выстрелов учебных. ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ для стрельбы боеприпасы, имеющие наружные повреждения, особенно повреждение мембран.

ПОДГОТОВКА  ГРАНАТОМЁТА  к  СТРЕЛЬБЕ:

Проводится под руководством командира отделения с целью обеспечения безотказной работы во время стрельбы.

Порядок подготовки:

• произвести чистку АГС-17, осмотреть в разобранном виде и смазать; собрать и осмотреть в собранном виде;
• осмотреть ПАГ-17, произвести при необходимости выверку прицела;
• осмотреть коробки с лентами;
• непосредственно перед стрельбой протереть насухо канал ствола, осмотреть выстрелы и снарядить ими ленты, уложить ленты с выстрелами в коробки.

История создания

Первый автоматический гранатомет АГ-ТБ был разработан в СССР талантливым конструктором-оружейником Таубиным в начале 30-х годов прошлого века. Идея соединить скорострельность автоматического оружия с поражающим действием осколочных боеприпасов казалась весьма удачной. Новый вид оружия заинтересовал военных, были изготовлены опытные образцы и проведены испытания.

Правда, благодаря проекту АГ-ТБ появилось ОКБ-16, руководителем которого стал Яков Таубин.

Долгое время в СССР автоматическим гранатометам не уделяли должного внимания. Только после того, как американцы успешно начали использовать автоматический станковый гранатомет Mk 19 во Вьетнаме, советские военные задумались над созданием аналога.

Разработку гранатомета поручили все тому же ОКБ-16, правда, в это время им руководил уже не Таубин, а его ученик и последователь Нудельман. Проект же возглавил Александр Федорович Корняков.

В 1967 году был готов стреляющий макет оружия, он получил название АГС-17. После некоторых доработок и проведения испытаний, в 1971 году Советская армия приняла на вооружение новый вид стрелкового оружия.

Следует отметить, что конструкционно и по классификации, сложившейся в Советском Союзе, АГС-17 «Пламя» — это малокалиберное автоматическое орудие. Соответственно, его выстрел – это артиллерийский патрон малого калибра с осколочно-фугасным снарядом. Название оружия («автоматический гранатомет») больше связано с тактическими задачами, которое оно выполняет на поле боя и не обусловлено его конструкцией. Вместе с подствольными, автоматические гранатометы образовали новый класс вооружения – «оружие поддержки».

В боевых условиях АГС-17 был применен впервые во время вьетнамо-китайского конфликта в 1979 году. Настоящим испытанием для этого оружия стала война в Афганистане, и, надо сказать, что АГС-17 ее блестяще прошел. Нередки были случаи, когда самостоятельно приваривали гранатометы «Пламя» к корпусу бронетехники, значительно повышая ее боевую мощь.

Первые модификации оружия имели ствол с алюминиевый радиатором для охлаждения, позже его функции стало выполнять оребрение наружной поверхности ствола.

Тактико-техническое характеристики

АГС-5

Масса снаряженного генератора	< 4,6 кг
Максимальный защищаемый объем условно герметичного помещения ( d* < 0,001м-1 )	60 м3
Время работы	25 ± 3,5 с
Узел запуска	ВТР (Задержка срабатывания 6-10 сек.)
Габаритные размеры:
– диаметр	217 мм
– высота	103 мм
– максимальный габаритный размер	280 мм
Условия эксплуатации:
– интервал рабочих температур	± 50 °С
– относительная влажность при 25 °С	98 %
– механические воздействия (в диапазоне частот до 35 Гц )	0,5g
Классы тушения пожаров	A, B

АГС-15

Параметры	АГС-15/1	АГС-15/2
Масса снаряженного генератора, кг	не более 4,8	не более 6,0
Условно-герметичный защищаемый объем	60 м3	100 м3
Рекомендуемый защищаемый объем	40 м3	80 м3
Время задержки срабатывания	5-7 с	5-7 с
Время подачи огнетушащего аэрозоля	25 ± 3,5 с	40 ± 6,0 с
Габаритные размеры генератора (без узла запуска), мм	255 х 230 х 106	272 х 237 х 125
Система приведения в действие	ручная	ручная
Размер зоны с температурой выше 200 С	0,6 м	0,6 м
Размер зоны с температурой выше 75 С	1,6 м	1,6 м
Размер зоны пожароопасности	0,6 м	0,6 м
Условия эксплуатации, температура	от −50 до +50 °С	от −50 до +50 °С
Условия эксплуатации, относительная влажность	до 98 %	до 98 %
Количество тепла, выделяемое при работе генератора	8400 кДж	14350 кДж

 Руководство по эксплуатации

генератора огнетушащего аэрозоля переносного АГС-15

Мнение экспертов

Наличие в конструкции АГС-40 специального стульчика обусловлено слишком большим весом гранатомета. Как утверждают военные специалисты, сиденье сделало не только более удобной эксплуатацию орудия, но и предотвратило имеющее место быть после каждого выстрела подбрасывание ствола вверх. Как и предполагалось, преимущества АГС-40 подтвердились в ходе тестирования. За счет увеличения калибра конструкторам удалось повысить начальную скорость с 185 до 225 м/с.

Показатель эффективности боя также вырос из 1100 до 2500 м. Увеличение калибра сделало возможным снаряжать боеприпас большим количеством взрывчатого вещества. При использовании АГС-17 предусмотрено обязательное наличие в расчете двух человек, что было особенно удобно во время транспортировки гранатомета. Кроме того, по причине несовершенства конструкции орудия лента с боеприпасами нередко в нем застревала. Поэтому задачи боевого состава были четко распределены: один человек стреляет, а второй – держит ленту.

Усовершенствованная конструкция АГС-40 и применение в ней коробки с боеприпасами позволяет уменьшить расчет до одного человека. «Балкан», ввиду увеличенной дальности боя и повышенной мощности боеприпаса, является эффективным орудием, которым планируют вооружать боевую технику.

Автоматический гранатомет АГС 40 «Балкан» на News4Auto.ru.

Наша жизнь состоит из будничных мелочей, которые так или иначе влияют на наше самочувствие, настроение и продуктивность. Не выспался — болит голова; выпил кофе, чтобы поправить ситуацию и взбодриться — стал раздражительным. Предусмотреть всё очень хочется, но никак не получается. Да ещё и вокруг все, как заведённые, дают советы: глютен в хлебе — не подходи, убьёт; шоколадка в кармане — прямой путь к выпадению зубов. Мы собираем самые популярные вопросов о здоровье, питании, заболеваниях и даем на них ответы, которые позволят чуть лучше понимать, что полезно для здоровья.

Об устройстве

В отличие от предыдущих моделей, АГС-40 обладает упрощенной конструкцией. Тело гранатомета представлено стволом в 40 см и ствольной коробкой трубчатой конструкции. Она используется как место для размещения основных механизмов гранатомета. Рукоятки, при помощи которых стрелок может управлять огнем, находятся в задней части ствольной коробки. Тут же расположен спусковой крючок. Возле казенника предусмотрено место для увеличенного системного кожуха.

Правая сторона гранатомета оборудована качающимся рычагом, который соединен с основной автоматикой орудия. С помощью данного рычага выполняется перезарядка АГС-40. Местом для размещения затворной группы и возвратной боевой пружины стала внутренняя часть ствольной коробки. Для гранатомета предусмотрен поворотный затвор с закрепленным на нем подвижным ударником. Наличие газовой каморы и поршня, стандартных для оружия, использующего газоотводную автоматику, в гранатомете «Балкан» не предусмотрено.

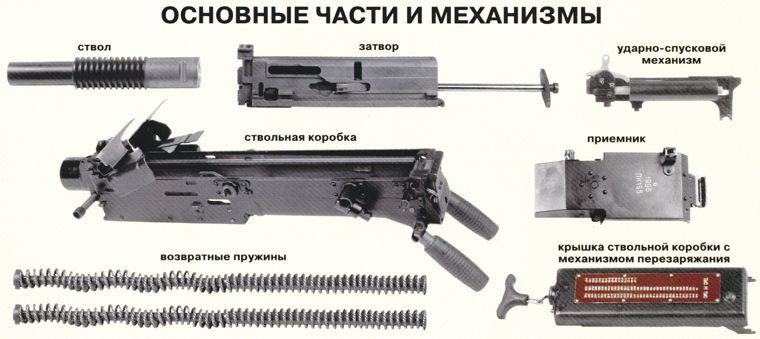

Описание конструкции

Автоматика АГС-17 работает за счет отката свободного затвора. Использовать подобную схему позволяет малая длина ствола, слабый метательный заряд гранаты и небольшая дульная энергия боеприпаса. Конструкция гранатомет состоит из следующих элементов: ударно-спускового механизма, приемника, короба со стволом, затвора, механизма перезарядки, возвратных пружин.

АГС-17 имеет нарезной ствол, который можно быстро заменить, он крепится к ствольной коробке с помощью чеки и замыкателя. Прямоугольный затвор гранатомета оснащен досылателем, который перемещается вертикально, и гребнем, извлекающим стреляную гильзу. Внутри затвора расположен гидравлический тормоз отката, который увеличивает цикл автоматики, повышая тем самым кучность и точность стрельбы. В состав тормоза входит цилиндр с керосином, шток с поршнем и фланец, который препятствует вытеканию жидкости. При откате гидравлический тормоз упирается в затыльник оружия, а при движении вперед — в специальные выступы ствольной коробки.

В канале затвора находятся две возвратные пружины.

В крышке ствольной коробки АГС-17 размещен механизм перезаряжания, состоящий из обоймы и троса с Т-образной рукоятью. При вытягивании троса происходит оттягивание затвора назад. При стрельбе с АГС-17 механизм перезарядки остается неподвижным.

Ударный механизм станкового гранатомета – куркового типа. Во время спуска курок бьет по рычагу бойка, находящегося в затворе. Ударно-спусковой механизм размещается в левой части ствольной коробки.

АГС-17 оснащен предохранителем флажкового типа, который запирает шептало курка. Гранатомет имеет механизм для регулировки темпа стрельбы. Он работает через изменение продолжительности цикла работы автоматики оружия.

Флажок, с помощью которого можно менять темп стрельбы, имеет два фиксированных положения: верхнее – 350-400 выстр./мин. и нижнее — 50-100 выстр./мин.
Для управления гранатометом АГС-17 используются две горизонтальные откидные ручки, между ними расположен спусковой рычаг.

Питание АГС-17 ленточное, лента гранатомета — звеньевая, металлическая, имеет открытое звено. Она укладывается в коробку округлой формы, которая крепится к правой стороне ствольной коробки. Механизм подачи ленты состоит из подпружиненного подавателя и рычага подачи с роликом. Использованная гильза экстрадируется из ствольной коробки при помощи специального отражателя вниз.

Короб для ленты имеет ручку для переноски, крышку и створку с защелками, а также специальную шторку, которая закрывает горловину во время транспортировки.

Для наведения оружия используется оптический прицел ПАГ-17, который устанавливается с помощью кронштейна на левой стороне ствольной коробки. Прицельные приспособления позволяют вести огонь прямой наводкой на дистанции в 700 метров, также их можно использовать и при стрельбе с закрытых позиций. Кроме оптического, гранатомет оснащен и механическим прицелом, который состоит из мушки и целика.

Для установки АГС-17 используется станок САГ-17. В походном положении САГ-17 складывается и обычно перемещается вторым номером расчета. Все опоры станка регулируются, что делает применение гранатомета удобным в любой ситуации.

Для стрельбы АГС-17 может использовать несколько типов выстрелов, наиболее часто применяются ВОГ-17 и ВОГ-17М. Каждый из этих выстрелов состоит из гильзы, порохового заряда, гранаты и взрывателя мгновенного действия. Граната имеет тонкостенный корпус с уложенной внутри насеченной проволокой прямоугольного сечения. После накалывания капсюля воспламеняется пороховой заряд в гильзе и происходит выстрел. Взрыватель становится на боевой взвод только через 50-100 метров полета, что обеспечивает безопасность расчета.

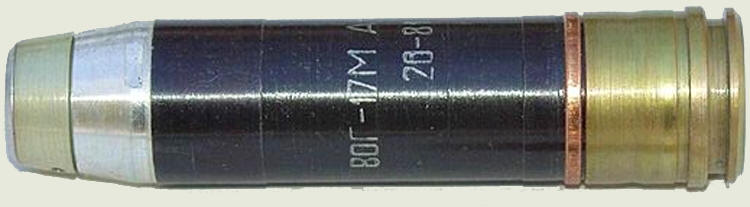

ВОГ-17М – это модернизированная граната, оснащенная механизмом самоликвидации. Кроме боевых, в боекомплект гранатомета могут входить и практические выстрелы. Например, ВУС-17, который вместо взрывчатого вещества содержит пиротехнический состав, дающий оранжевый дым на месте падения. Для АГС-17 также созданы и учебные боеприпасы.

Выстрелы для гранатомета АГС-17 были разработаны в НПО «Базальт». Еще несколько видов боеприпасов были созданы иностранными компаниями.

Модернизированные варианты

На основе базового пехотного варианта гранатомета АГС-17 «Пламя» создали следующие модернизированные орудия:

• «Пламя-А» АП-30. Является авиационным вариантом. В отличие от аналога, в данной модели имеется электроспуск, счетчик выстрелов, шаг нарезов в ствольном канале снижен с 715 до 600 мм. В минуту можно выпустить 500 гранат. Такие улучшения отразились на конструкции гранатомета, а именно из-за высокой скорострельности разработчикам пришлось установить массивный радиатор для охлаждения ствола. На вооружение советской армии АП-30 поступил в 1980 году.
• АГ-17Д. Орудием комплектуются боевые машины «Терминатор».
• АГ-17М. Является морской модификацией. Имеет увеличенный радиатор для ствола. Место монтажа АГ-17М стали башенные установки катеров.
• КБА-117 и КБА-119. Эти украинские аналоги разработаны конструкторским бюро «Артиллерийское вооружение». Предназначены для боевых модулей в бронетранспортерах и бронекатерах.

Типы боеприпасов

M433 HEDP

XM1112 ANLM

Разработаны и выпускаются несколько вариантов 40-мм выстрелов:

• M381 HE — выстрел с осколочной гранатой
• M397 Jump-Up Fragmentation Cartridge — выстрел с подпрыгивающей осколочной гранатой. После выстрела и падения на землю подпрыгивает на высоту от 1,2 до 1,5 метров и разрывается в воздухе
• M397A1 Airburst — модификация выстрела с подпрыгивающей гранатой
• M406 — выстрел с осколочной гранатой массой 230 грамм, оснащённой взрывателем мгновенного действия, который взводится после выстрела, на расстоянии 15—30 метров от дульного среза. При взрыве образует около 300 осколков
• М433 HEDP — выстрел с кумулятивно-осколочной гранатой, радиус поражения составляет 5 метров
• M576 — картечный выстрел, снаряжён 20 картечинами, эффективен на дистанциях до 30 метров, картечь сохраняет убойное действие на дистанциях до 35 метров
• M585 White Star Cluster — осветительная граната
• 40×46 LV ER — выстрел с увеличенной до 100 м/с начальной скоростью и улучшенной баллистикой
• M651 CS — газовая граната со слезоточивым газом с дистанционным взрывателем (который взводится после того, как граната пролетела не менее 10 метров)
• M781 Practice Round — учебно-тренировочный выстрел, используется для практических занятий по огневой подготовке
• M1006 («Sponge grenade» ) — выстрел, разработанный в 1995 году и принятый в 1999 году на вооружение в США; снаряжён травматической пулей массой 28,5 грамм, изготовленной из губчатой резины в корпусе из пластмассы
• M1029 40mm Crowd Dispersal Cartridge — выстрел с резиновой картечью.
• XM1112 ANLM — пиротехнический боеприпас нелетального действия (ослепляюще-оглушительный), светошумовая граната воздушного взрыва для разгона демонстраций, с регулируемыми высотой и дальностью подрыва.
• 40×46 SIR — выстрел, разработанный швейцарской фирмой Brugger&Thomet и впервые представленный на выставке IWA 2008. Снаряжён резиновой пулей массой 32 грамм из пористой резины. Гильза полностью изготовлена из пластмассы (в качестве вышибного заряда в неё вставлен холостой патрон 9х19 мм, снаряжённый 0,17 грамм бездымного пороха)
• 40×46 Rubber Shot — выстрел, разработанный швейцарской фирмой Brugger&Thomet и впервые представленный на выставке IWA 2008. Снаряжён 28 резиновыми картечинами массой 2,6 грамм каждая
• 40×46 SAR OC — выстрел, разработанный швейцарской фирмой Brugger&Thomet и впервые представленный на выставке IWA 2008. Снаряжён газовой гранатой со слезоточивым газом
• SPARCS — выстрел, разработанный в 2014 году . В корпус гранаты, которая отстреливается на высоту до 150 метров встроена видеокамера с парашютом и передатчиком

Кроме того, для спецподразделений полиции в США выпускаются несколько вариантов 40-мм газовых гранат, снаряжённых слезоточивым газом ( или ).

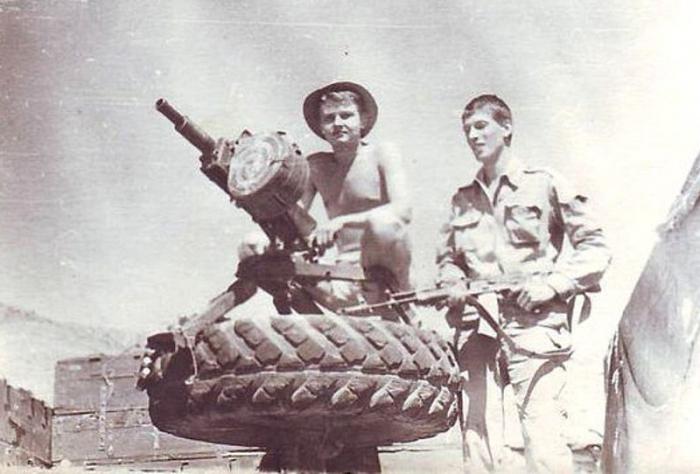

Автоматический гранатомет на станке АГС-17 Пламя

«Пламя» называлась опытно-конструкторская работа, в результате которой появился АГС 17 и это стало его неофициальным именем. Выстрел разрабатывался в АО «ГНПП «Базальт» (в то время ГСКБ-47). Он получил наименование ВОГ-17 – выстрел осколочный гранатометный к АГС-17.

Агс 17 предназначен для уничтожения живой силы, небронированных огневых средств на открытом пространстве и за укрытиями. Помимо станкового варианта, разработаны варианты АГС 17 для установки на вертолетах и самолетах в пушечных контейнерах и вариант для бронекатеров. Для бронетанковой техники есть вариант устанавливаемый в дистанционно управляемой установке.

Наибольшая дальность стрельбы 1700 метров. Стрельба может вестись по настильной траектории и по навесной (с закрытых позиций).

Стрельба навесом обеспечивает наилучшее поражение пехоты в окопах и укрытиях. Имеется механический и оптический прицел ПАГ-17.

С 1971 года (год принятия на вооружение), гранатомет усовершенствовался несколько раз. Но выстрел-граната ВОГ 17 подвергалась постоянной модернизации. Первый опыт эксплуатации показал недостаточную надежность взрывателя. Так появился выстрел ВОГ 17М с новым взрывателем ВГМ-М, он обеспечивал подрыв боеприпаса при встрече с практически любой поверхностью.

Постоянно модернизировалась осколочная часть гранаты. В ходе переделки удалось увеличить радиус сплошного поражения с пяти до семи метров. Так появились новые выстрелы к гранатомету ВОГ-30, ВОГ-30Д, ГПД-30. Все гранаты имели самоликвидатор с замедлением около 14 секунд. Это давало возможность не опасаться случайного подрыва на неразорвавшемся боеприпасе.

Тактико-технические характеристики АГС-17

Калибр АГС-17- 30 мм

Вес АГС-17- Гранатомет со станком и прицелом — 31 кг- Тело гранатомета: 18 кг- Коробки с гранатами: 14,5 кгРазмеры АГС-17- Длина, мм: 840 мм- Длина ствола, мм: 305 ммСкорострельность АГС-17- 50-100 (одиночными); 350—400 (очередями) выстрелов/минСкорость снаряда АГС-17 — 185 м/с

Дальность стрельбы АГС-17- 1700 метров прицельнаяРасчет – 2 человека

Все это сделало АГС по настоящему грозным оружием, способным поражать живую силу противника на значительном удалении. Но время не стоит на месте и на смену «старичку» пришел новый гранатомет.

Россия хочет получить новую боевую машину огневой поддержки

Одна из интересных частей недавнего российского Государственного оборонного заказа (ГОЗ) — включение в него боевой машины поддержки танков (БМПТ). 12 таких боевых машин уже заказаны, и это означает, что российские военные на самом деле впервые получат специальную тяжелобронированную боевую машину пехоты. Подобного рода машины разрабатываются с 1980-х годов, в том числе с учетом опыта советской войны в Афганистане. Несколько башен, многочисленные виды вооружений, численный состав, доходящий до семи человек (это больше, чем в стандартном танковом экипаже в три человека) — все это можно рассматривать как частичное возрождение концепции «наземной боевой машины», которая была разработана в Советском Союзе в 1930-е годы.

Гранатомет АГС-30 видео

https://youtube.com/watch?v=Np4md5KKE0c

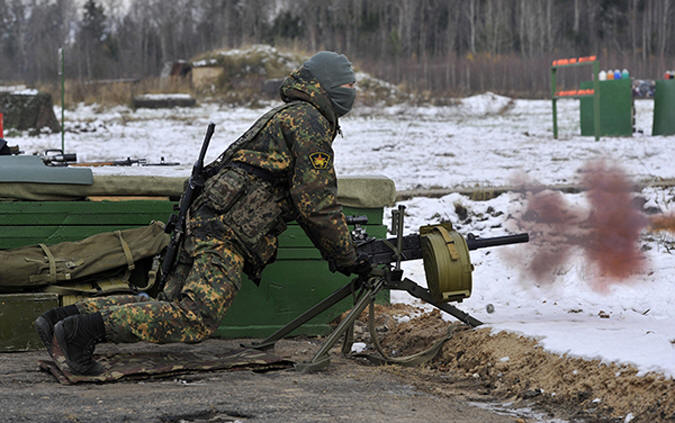

Автоматический гранатомет АГС-30 был разработан в первой половине 1990-х годов в тульском КБ Приборостроения в качестве более легкой и соответственно более маневренной замены удачному гранатомету АГС-17. Новый гранатомет обеспечивает те же боевые характеристики при значительно меньшей массе. Впервые новый серийный гранатомет был показан широкой публике в 1999 году, его серийное производство налажено на заводе имени Дегтярева в г. Ковров. Работа автоматики гранатомета АГС-30 основана на принципе использования энергии отката свободного затвора с использованием эффекта выката.

При выстреле пороховые газы, действуя на дно гильзы, отбрасывают затвор в заднее положение, сжимая возвратную пружину. При этом гильза выходит из патронника и выбрасывается из ствольной коробки наружу; очередной выстрел подается на линию досылания.

Под действием возвратной пружины затвор возвращается в переднее положение и досылает выстрел в патронник. При недоходе затвора в крайнее переднее происходит разбитие капсюля выстрела бойком, размещенном внутри затвора. Безопасность обращения с гранатометом обеспечивается предохранителем.

Питание оружия боеприпасами осуществляется из нерассыпной металлической ленты, аналогичной применяемым в гранатометах АГС-17. Ленты подаются из круглых коробок емкостью 29 выстрелов.

Для стрельбы из гранатомета АГС-30 применяются выстрелы ВОГ-17, ВОГ-17М и ВОГ-30. Выстрелы снаряжаются в патронную ленту и размещаются в патронной коробке (от гранатомета АГС-17), которая крепится с правой стороны ствольной коробки. В комплект гранатомета входят три патронные коробки и 18 патронных лент по 10 звеньев каждая. Выстрелы в снаряженном виде помещаются в бумажные гильзы и укладываются в герметичные металлические коробки по 48 штук. По две коробки с выстрелами укладываются в деревянные ящики. На стенку и крышку ящика и гранату наносится маркировка черной краской. Гранаты в боевом снаряжении окрашены в черный цвет.

При ведении интенсивного огня допускается произвести до 180 выстрелов, после чего ствол должен быть охлажден. Ствол нарезной, при перегреве его можно быстро заменить на запасной. Охлаждение ствола воздушное. Допускается охлаждение обливанием водой.В отличие от своего предшественника, органы управления огнем АГС-30 (две горизонтальных рукоятки и расположенный на правой рукоятке спусковой крючок) расположены не на теле гранатомета а на станке-треноге.

Гранатомет АГС-30 снабжен механическим и оптическим прицелами. Оптический прицел ПАГ-17 2,7 кратного увеличения устанавливается с левой стороны ствольной коробки. Имеет сетку прицеливания для стрельбы прямой наводкой (при стрельбе навесом применяется прицел квадранта). Для улучшения работы с оптическим прицелом применяются: в яркую солнечную погоду — нейтральный светофильтр, в пасмурную погоду — для повышения контрастности изображения — оранжевый светофильтр. Прицел хранится и транспортируется в укладочном ящике. Механический прицел, включает основание мушки с мушкой и целик. Мушка может поворачиваться на оси и занимать три фиксированных положения. Цифры на основании мушки указывают дальность стрельбы в сотнях метров.

Малые габариты комплекса АГС-30, особенности конструкции станка с самоустанавливающимися лапами и наличие складных сошников, обеспечивают возможность быстрой смены огневой позиции, ведение стрельбы из оконных проемов и неподготовленных позиций. Большой горизонтальный сектор обстрела позволяет быстро переносить огонь на внезапно появившуюся цель. В походном положении станок и гранатомет компактно складываются и переносятся за спиной на ремнях.

Гранатомет АГС-30 был принят на вооружение частей Российской армии и МВД РФ, в пехотном варианте на станке-треноге, а также на различной бронетехнике, в башенных или выносных установках.
