Автоматический пистолет стечкина

Достоинства

По сравнению с пистолетом Макарова АПС обеспечивал существенно большую огневую мощь и боевую эффективность за счет большей ёмкости магазина и более длинного ствола. Кроме того, для повышения точности стрельбы к пистолету придавалась кобура-приклад, примыкаемая к рукоятке. При необходимости из АПС также можно было вести огонь не только одиночными выстрелами, но и очередями. При этом, благодаря наличию замедлителя темпа стрельбы, пистолет оставался вполне управляемым. Звук выстрела был тише, чем у ПМ (благодаря более длинному стволу и оптимальной внутренней баллистике).

Оружие обладает высокой надежностью работы, проверенной в тяжелых условиях эксплуатации, а впоследствии и в боевых действиях. Пистолет имеет высокую точность стрельбы, несмотря на использование патрона с невысокими баллистическими качествами и малый угол наклона рукоятки. Одним из главных преимуществ является малая отдача и совсем небольшой подброс оружия при выстреле. Это качество, в сочетании с высокой (для подобного оружия) точностью, позволяет вести скоростную стрельбу одиночными выстрелами с большой кучностью попаданий

Такое преимущество особенно важно для ближнего боя. При этом также контролируется расход патронов

Благодаря простоте конструкции АПС легок в обслуживании. Это оружие имеет значительный запас прочности. Настрел некоторых пистолетов составляет около 40000 выстрелов без трещин на затворе-кожухе и других серьёзных поломок.

Информация была полезной? Поделись с друзьями!

Основные характеристики

Теперь стоит рассказать про основные технические характеристики пистолета Стечкина, фото которого приложены к статье.

Начнем с того, что пистолет довольно тяжелый – без магазина его вес составляет 1,02 килограмма. Для сравнения – более привычный пистолет Макарова весит всего 730 грамм. При постоянном ношении лишние 300 грамм имеют довольно большую разницу. Полностью заряженный магазин увеличивал массу на лишние 200 грамм.

По габаритам пистолет также не слишком подходил для скрытного и комфортного ношения. Взять хотя бы его длину – 225 миллиметров. Пистолет Макарова оказался на треть короче – всего 161 миллиметр.

Зато при использовании одинакового патрона 9-миллиметрового калибра, пистолет Стечкина может похвастать магазином на 20 патронов! ПМ же вмещает всего 8 патронов. Разумеется, в реальном бою как при использовании в милицейских операциях, так и при применении военными, лишние 12 патронов вполне могут сыграть решающую роль, принося уверенную победу хорошему стрелку. Правда, для этого пришлось использовать двухрядный магазин с шахматным расположением патронов. С одной стороны рукоять получилась более широкая, чем привыкло большинство военных. С другой – магазин немного торчал из рукояти пистолета, дополнительно увеличивая его габариты.

Рассказывая про технические характеристики Стечкина, нельзя не упомянуть и прицельную дальность. Этот показатель довольно велик – около 50 метров. Стоит признать — для большинства пистолетов такая дальность является запредельной. Все-таки нельзя забывать, что пистолет был и остается оружием ближнего боя. Если сравнить радиус рассеивания, то у АПС на дистанции в 50 метров он составляет всего 5 сантиметров. А у ПМ уже на расстоянии до мишени в 25 метров рассеивание достигает 6,5 сантиметра. Более того, длинный ствол пистолета Стечкина позволяет ему стрелять на дистанцию, запредельную для подавляющего большинства аналогов – до 200 метров! Правда, в этом случае рассевание составляет уже 22 сантиметра – и это при стрельбе на полигоне, в идеальных условиях. Поэтому, разумеется, в боевых условиях никому не придет в голову стрелять на такой дистанции – поразить таким образом цель можно разве что по чистой случайности.

Но тут стоит помнить, что начальная скорость пули составляет всего 340 метров в секунду – из-за слабого патрона 9х18 миллиметров. Поэтому следует отдать должное таланту конструктора – создать настолько дальнобойное оружие под слабый боеприпас удается немногим.

Обзор модификаций

Невзирая на то, что создание АПС было прекращено в 1958 году, было создано и выпущено ряд модификаций на базе пистолета Стечкина:

1. пистолет АПБ (либо АО-44) — вариант орудия с глушителем. Был разработан сначала 1970-х и принят на вооружение в 1972 году. Обширно употреблялся во время войны в Афганистане.
2. АПС-М — травматический пистолет для патрона 10х22 мм. Имеет возможность стрельбы резиновыми пулями. Убрана возможность стрельбы в автоматическом режиме, объём магазина уменьшен до 10 патронов. Пистолет выпускается и до настоящего времени.
3. МР-355 — травматический пистолет для патрона 9 мм.
4. Umarex APS — 4,5-мм пневматический пистолет.
5. Gletcher APS — пневматический пистолет с весом и наружными чертами, схожим АПС и подвижным затвором, калибр 4,5-мм.
6. Gletcher APS-A — пневматический пистолет с весом и наружными чертами, схожим АПС и подвижным затвором, калибр 6-мм.

История

Разработка пистолета велась с 1948 года поступившим в том же году на работу в ЦКБ-14 молодым инженером Игорем Яковлевичем Стечкиным, а первый опытный экземпляр был представлен в 1949 году. После утверждения проекта, заводских испытаний, ряда доработок и войсковых испытаний пистолет приняли на вооружение. Оружие могло вести огонь как одиночными выстрелами, так и очередями.

Пистолет АПС предназначался для вооружения офицеров, сержантов, солдат отдельных специальностей и экипажей боевых машин, которым не полагался по штату автомат или карабин. При этом справедливо считалось, что пистолета ПМ не будет достаточно для самообороны в случае боестолкновения с противником.

Однако эксплуатация пистолета в войсках выявила ряд недостатков — неудобство ношения массивной кобуры-приклада, крупные габариты оружия и непрактичность ведения автоматического огня. Рукоятка с малым углом наклона требует некоторого времени для привыкания и мало подходит для «инстинктивной» стрельбы навскидку. Большинство офицеров считало этот пистолет чрезмерно большим и неудобным в повседневном ношении, особенно в условиях мирного времени. Вместе с пистолетом полагалось носить четыре снаряжённых запасных магазина (в каждом — по 20 патронов) в подсумках, что ещё больше отягощало военнослужащего.

В результате в 1958 году АПС был снят с производства, а в 1960-е годы основная часть армейских пистолетов оказалась на складах (хотя на вооружении отдельных категорий военнослужащих, в частности у гранатомётчиков (РПГ-7) и у пулемётчиков (ПК), он находился до начала 1980-х годов).

В то же время АПС, обладающий лучшей точностью стрельбы, меньшей отдачей, меньшим подбросом ствола при стрельбе и намного большей огневой мощью, чем ПМ, продолжал использоваться КГБ СССР и военнослужащими некоторых специальностей СпН ГРУ.

В связи с ростом уровня преступности во второй половине 1980-х — 1990-х годах МВД потребовалось более мощное оружие, чем состоявший на вооружении пистолет Макарова. Так как до этого «полицейских» малогабаритных пистолетов-пулемётов в СССР не выпускалось, в качестве временного решения проблемы оказался вполне приемлем пистолет Стечкина. Впоследствии наряду с ним были приняты на вооружение пистолеты-пулемёты под тот же патрон 9×18, тем не менее проверенный «Стечкин» и в наше время сохраняет определённую популярность.

После распада СССР пистолет применялся в ходе различных локальных конфликтов.

• так, в ходе боевых действий в Чечне пистолетами АПС в качестве личного оружия самообороны вооружали пилотов и снайперов[источник не указан 1608 дней].
• в настоящий момент состоит на вооружении в качестве личного оружия пилотов российской авиагруппировки в Сирии

Выбор патронов

В настоящее время номенклатура патронов 10*22Т достаточно разнообразна, но владельцу пистолета зачастую приходится «угадывать» с той маркой, которая подойдёт именно ему.

Рассмотрим наиболее распространённые:

Те самые итальянские патроны

Также возможно (но не рекомендуется) снаряжение магазинов схожими по габаритам патронами 9 мм РА.

Разборка и сборка пистолета

Разборка оружия применяется при чистке, смазке и техническом обслуживании пистолета.

Неполная разборка

1. Неполная разборка осуществляется для очистки и смазывания оружия, а так же для проведения мелкого ремонта оружия, в
2. следующем порядке:
3. вынимается магазин;
4. затвор отводится в крайнее заднее положение для проверки наличия боеприпаса в стволе;
5. пусковая скоба оттягивается вниз;
6. затвор оттягивается назад, в крайнем положении его задняя часть приподнимается вверх и сдвигается вперёд;
7. снимается возвратная пружина затвора;

Полная разборка

Полная разборка осуществляется для полной прочистки, замены смазки и существенного ремонта, в такой очерёдности:

1. производится неполная разборка пистолета;
2. спусковая скоба устанавливается на место;
3. нажатием на передающий рычаг и спусковой крючок, курок снимается с боевого взвода;
4. щёчки отделяются от основания рукояти;
5. отжимается в сторону отражатель, и извлекается передающий рычаг;
6. утопив замедлитель, снимается конец пружины шептала с затворной задержки;
7. отделяется шептало;
8. извлекается замедлитель вместе с пружиной и направляющим стержнем;
9. отделяется защёлка магазина вместе с толкателем и боевой пружиной;
10. отжав спусковую тягу в сторону, извлекается курок;
11. спусковая скоба отделяется от рамки;
12. извлекается спусковой крючок вместе с тягой;
13. переводчик-предохранитель отделяется от кожуха затвора;
14. ударник извлекается из затвора;
15. приподняв задний конец экстрактора вверх, отсоединить его от затвора;
16. разобрать магазин;

После всех очистительно-смазочных работ, оружие собирается в обратном порядке. После сборки, необходимо проверить работоспособность оружия, путём заряжания, установки на предохранительный останов и его снятие.

Особенности конструкции

АПС заметно выделялся среди аналогов

Новые технические идеи и инженерные решения, несколько режимов стрельбы, наличие кобуры-приклада, — все это привлекало внимание как военнослужащих, так и военных конструкторов

Перечислим особенности конструкции:

• патроны в магазине расположены в шахматном порядке в 2 ряда;
• для перевода курка в боевое положение нужно сначала взвести на предохранитель, а потом еще раз в боевое положение;
• имеется возможность держать оружие в кобуре, если даже патрон послан в патронник;
• в момент выстрела из режима «одиночный» пистолет чуть уводит вверх, что связано с большей длиной ствола;
• из-за того, что пистолет подбрасывает вверх во время стрельбы, отдача после выстрела практически «нулевая»;
• испытания показали возможности количества выстрелов пистолета, в среднем это 40-45 тысяч раз;
• сначала пистолеты изготавливались с воронеными стволами, затем стволы стали хромированными;
• в замедлителе применяется сцепка взвода курка с шепталом, чтобы при ходе назад затвор не ударял спусковую тягу.

Конструкция

Пневматический пистолет Стечкина изготовлен из алюминиевого сплава. Исключение составляют только боковые накладки на рукояти, которые сделаны из коричневой пластмассы с небольшими насечками. Все зрительно видимые элементы рабочие. В том числе, блокирующий спуск и его тяга, флажковый предохранитель под цвет щеки рукояти, клавиша-фиксатор магазина. На предохранителе даже находятся русские буквы, которые обозначают режим стрельбы. Но автоматического режима у АПС Gletcher, в отличие от оригинального пистолета, нет.

Ствол металлический, гладкий, находится статично в процессе стрельбы – то есть, перемещается только стальной затвор. Механизм задержки затвора срабатывает только во время отсутствия в магазине шариков. Их помещается 22 шт. (чтобы избежать заклинивания, последний шарик не стоит вставлять).

Магазин устанавливается в пятку рукояти внизу. Возле нее находится место для баллончика с газом СО2. Чтобы его установить, потребуется достать пластиковую накладку с левой стороны, нажав на маленький зацеп. Прижимной болт расположен внутри, чтобы получить доступа к нему в пятке находится отверстие, через которое необходимо добраться шестигранным ключом. Это довольно неудобно.

Целик изготовлен из пластика, регулируется колесиками, в этом случае отлично имитирует оригинал. На колесиках находится шкала от 25 до 200. Безусловно, на такую дистанцию пневматический пистолет стрелять не может, поэтому эти отметки соответствуют другим показателям. Каким конкретно – нужно определять опытным способом. Мушка не регулируется, но производитель установил и «ласточкин хвост», который находится и на оригинале.

Тактико-технические свойства АПС

Боевой АПС имеет последующие ттх:

• Калибр — 9 мм.
• Вес:
  • 1 02 кг — без боеприпасов и кобуры-приклада
  • 1 22 кг — с боеприпасами, без кобуры-приклада
  • 1,78 — с боеприпасами и кобурой-прикладом
• Скорострельность:
  • 40 выстрелов за минуту — при стрельбе одиночными выстрелами
  • 90 выстрелов за минуту — при стрельбе очередью
• Ёмкость магазина — 20 патронов
• Длина:
  • 225 мм. без кобуры-приклада
  • 540 мм. с кобурой-прикладом
• Длина ствола — 140 мм.
• Высота — 150 мм.
• Механизмы работы — свободный затвор
• Исходная скорость пули — 340 м/с
• Прицельная дальность — 200 м.
• Вид патронника — двухрядный магазин на 20 патронов
• Прицел — открытый барабанного типа

Кто играет на стечкинских «Фаготах»

Странная судьба пистолета-первенца коснулась и других образцов вооружения, созданных Игорем Стечкиным. Когда военные объявили конкурс «Абакан» в поисках автомата, стреляющего кучнее, чем традиционные АК, конструктор представил на него оружие, отличавшееся оригинальной компоновкой «булл-пап»: с магазином, расположенным позади рукоятки управления огнем (это позволяет снизить габариты и вес оружия). Стечкинский автомат ТКБ-0146 показал отличные результаты, но в конечном итоге уступил спроектированному в традиционной компоновке автомату Никонова АН-94. То же самое случилось и с укороченным автоматом ТКБ-0116: оригинальный, простой и технологичный, он все-таки уступил калашниковскому АКС-74У. А автоматические пистолеты, к проектированию которых Стечкин вернулся в начале 1990-х годов, как и АПС, нашли спрос только в спецподразделениях.

Пожалуй, только работа Игоря Стечкина в совершенно иной области – проектировании переносного ракетного оружия – принесла положительные и весьма впечатляющие результаты. Противотанковые ракетные комплексы «Фагот» и «Конкурс» не просто были приняты на вооружение, но и доказали свою высокую эффективность при отличных эксплуатационных характеристиках, подтверждением чему стали их закупки множеством стран. И все-таки в историю советского оружия Игорь Яковлевич раз и навсегда вошел благодаря своему самому первому самостоятельному проекту — пистолету АПС. Имя «Стечкин» стало таким же нарицательным, как «Калашников» или «Макаров», а это само по себе служит свидетельством признания успеха оружейника у главных потребителей его продукции — военных.

Представленный на конкурс «Абакан» автомат Стечкина ТКБ-0146 (крайний справа) среди других автоматов-конкурсантов

История

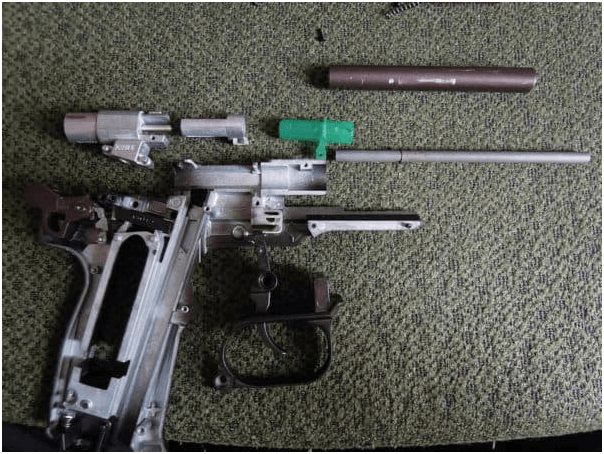

Разборка Стечкина

Копируя аналог боевого пистолета, производитель скопировал некоторые узлы оружия. Пневматический АПС имеет такую же неполную разборку, как и настоящий пистолет.

Этапы неполной разборки:

1. Достаем обойму.
2. Сдвигаем пусковую скобу.
3. Снимает затвор.
4. Удаляем боевую пружину.

Как видно – все так же как и в ПМ. Но все же скоба, которая отделяет затвор, в этом случае не снимается.

Процесс полной разборки АПС:

1. Достаем обойму, снимаем пусковую скобу.
2. Отводим затвор и тянем его кверху.
3. Убираем возвратную пружину.
4. Удаляем крышку с рукоятки.
5. Достаем баллончик с газом (не стоит убирать баллон, если в нем еще находится газ).
6. Демонтируем рычаг затворной задержки.
7. Откручиваем винт с правой щечки, удаляем правую крышку.
8. Откручиваем все 8 болтов, которые находятся с правой части.
9. Во время выкручивания болтов достаем спусковой крючок и предохранительный механизм.
10. С правой стороны откручиваем болт механизма предохранителя.

Полная и неполная разборка требуется для ухода за оружием. Правильное обслуживание всех деталей поможет продлить время эксплуатации:

Ствол пистолета нужно прочищать таким же образом, как и ружье, но шомпол нужно выбрать более короткий. После очистки нужно обязательно сбрызнуть ствол силиконом.
Обработка силиконом (желательно использовать силикон в баллончиках). Сбрызните силиконом клапан и выходное отверстие для обоймы. Это повысит герметизацию и сохранит рабочим клапан более продолжительное время.
Клапан продувается с помощью насоса либо компрессора. Затем чистой тряпочкой (желательно сделанной из микрофибры) нужно его очистить. Для чего тряпочку надевают на стержень и аккуратными вращательными движениями очищают стенки

Не стоит сильно давить на клапан, работать тряпочкой необходимо нежно и осторожно.

После очистки пистолет готов к эксплуатации. В обойму заряжаются стальные шарики калибром 4.5 мм. Баллон с газом прокалывается с помощью вкручивания прижимного болта. Не советуют носить оружие с проколотым баллончиком более одного часа, так как это приведет в негодность силиконовые уплотнители.

Gletcher АПС – это довольно оригинальное и вполне приличное пневматическое оружие, которое имеет высокую начальную скорость полета пули, приятную отдачу в руку (если находится механизм BlowBack), надежный корпус. Очередным доказательством высокого качества этой модели является тот факт, что пневматический пистолет Стечкина активно используют для сражений в хардболе.

История создания травматического пистолета Стечкина

Первые партии оружия для самообороны на базе советского «ветерана» появились на полках оружейных магазинов в 2007 г. Этот период времени считается переломным в развитии травматических пистолетов как класса. Именно в том году начинается скачок в развитии боеприпасов, «резинострелы» из бесполезных во многих ситуациях из-за общей ненадёжности «игрушек», начинают плавно становиться всё более качественным оружием.

Золотой АПС-М

Так, Вятско-Полянский завод «Молот» решает одновременно сыграть на преимуществе недавно созданного боеприпаса 10*22Т и на истории легендарного «стечкина» периода начала холодной войны. Производство АПС-М (именно такое название получает новинка) ведётся путём переоснащения боевых экземпляров.

К сожалению, ценой освоения гражданского рынка стало исключение возможности автоматического огня, а ведь именно за эту возможность пистолет полюбили все, кому довелось опробовать его «в деле». Кроме того, несмотря на использование оригинальных магазинов, по требованию законодательства в них теперь устанавливались ограничители, мешающие зарядить их до конца — ёмкость магазина равна всего лишь 10 патронам.

Принцип работы Стечкина

В основе принципа работы пистолета Стечкина лежит действие обратного удара. Ствол закреплен в раму и зафиксирован стопорным штифтом. Сверху ствола находится крышка. Когда ползунок перемещается назад, он извлекает израсходованный корпус патрона из камеры с помощью подпружиненного экстрактора, зуб которого прижимает корпус патрона к углублению головки болта. Корпус патрона попадает в эжектор и извлекается через окно выброса.

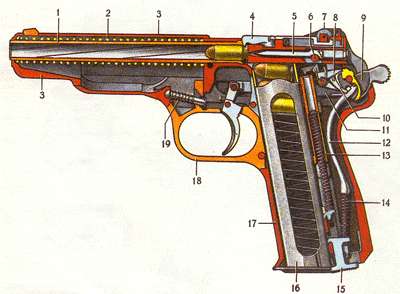

Общая схема автоматического пистолета Стечкина.1- ствол, 2- возвратная пружина, 3- затвор, 4- выбрасыватель, 5-ударник, 6-переводчик-предохранитель, 7-прицел, 8-шептало, 9-курок, 10-разобщитель, 11-затворная задержка, 12-толкатель, 13-замедлитель, 14-боевая пружина, 15-защелка магазина, 16-магазин, 17-рама, 18-спусковая скоба, 19-стопор скобы

Пистолет оснащен ударно-спусковым механизмом (УСМ). УСМ содержит поворотный молоток, шептало с пружиной, разъединитель с пружиной, спусковой крючок с пружиной, спусковой стержень и цилиндрическую спиральную пружину с распоркой. Ударник установлен внутри ползунка.

Пистолет может работать в режимах одиночного и двойного действия. Триггер нажимается с предупреждением. Ручной предохранительный рычаг действует, как переключатель режима огня. Он имеет следующие три положения: «безопасный», «одиночный» и «автоматический огонь».

Пистолетная рукоятка оснащена редуктором скорости. Редуктор скорости создает необходимый отсроченный возвратный удар для взрывного огня за счет уменьшения отдачи затвора. Снижение скорострельности улучшает устойчивость оружия, когда происходит стрельба очередями.

Когда переключатель режима огня  установлен в режим «одиночный», он нажимает на поршень и редуктор скорости, чтобы зуб редуктора не зацепился за планку спускового крючка. Затем переключатель режима стрельбы перемещается обратно, поршень и редуктор скорости поднимаются до тех пор, пока они не упираются в прорезь ползунка. Далее, ползунок завершает свое обратное движение и начинает двигаться вперед, редуктор скорости опускается вниз. Редуктор скорости, поднятый собственной пружиной, вращает поршень до тех пор, пока он не упрется в рычаг переключения режима огня и не остановится. При нажатии на курок механизм повторяет свой цикл.

Когда переключатель режима огня переведен в режим «автоматический», он позволяет поршню и редуктору полностью подниматься. Зуб редуктора цепляется и поднимает спусковой крючок. Таким образом, когда скользящий элемент перемещается вперед, он ударяется о зубец поршня, что приводит к снижению скорости редуктора, отбирая часть энергии отдачи и замедляя скольжение вниз. Когда ползунок перемещается вперед, выемки ползуна и переключателя режима огня принимают положение, которое позволяет поршню и редуктору скорости двигаться вверх. Редуктор скорости перемещается вверх под действием своей пружины, его боковой зуб ударяет по планке спускового крючка. Происходит выстрел.

Пистолет Стечкина в разобранном виде

После того как все патроны израсходованы, зубец редуктора магазина поднимает ограничитель, и задвижка остается в задней части. Когда пустой магазин меняется на полный, необходимо нажать защелку затвора. Заслонка вытягивается возвратной пружиной, она закрывает камеру, и молоток останется во взведенном положении — пистолет готов к стрельбе.

На крышке ствола предусмотрен прицел, который регулируется вращением регулировочного барабана. Прицел может быть настроен на дальность стрельбы 25, 50, 100 и 200 м.

Сборка/разборка пистолета

Неполная разборка пистолета производится для чистки, смазки и осмотра пистолета в следующем порядке:

1. извлечение магазина из рукоятки пистолета;
2. отделение затвора от рамки пистолета;
3. снятие возвратной пружины со ствола.

Сборка после неполной разборки производится в обратном порядке.

Полная разборка производится для замены неисправных частей, в случаях, если пистолет попал в воду, под дождь, в грязь, снег, при переводе на новую смазку, а также после продолжительной стрельбы в следующем порядке;

1. неполная разборка пистолета;
2. возврат спусковой скобы на место;
3. снятие курка с боевого взвода;
4. отделение щёчек от основания рукоятки;
5. отделение передающего рычага;
6. отделение разобщителя и шептала с затворной задержкой от рамки;
7. извлечение замедлителя;
8. отделение боевой пружины с толкателем и защёлкой магазина от рамки;
9. отделение курка от рамки;
10. отделение спусковой скобы от рамки;
11. отделение спускового крючка с пружиной и спусковой тягой от рамки;
12. разборка затвора;
13. разборка магазина.

Сборка после полной разборки производится в следующем порядке:

1. присоединение спускового крючка с пружиной и спусковой тягой к рамке;
2. присоединение спусковой скобы к рамке;
3. присоединение курка к рамке;
4. присоединение боевой пружины с толкателем и защёлкой магазина к рамке;
5. присоединение замедлителя;
6. присоединение разобщителя и шептала с затворной задержкой к рамке;
7. присоединение передающего рычага;
8. присоединение щёчек к основанию рукоятки;
9. сборка магазина;
10. сборка затвора;
11. сборка после неполной разборки.

Недочеты

Невзирая на вышесказанные достоинства, у и пистолета имеется ряд минусов, к которым можно отнести последующие:

1. большой вес и громоздкость пистолета даже без кобуры-приклада, что делает проблематическим неизменное ношение, а в боевых действиях это являлось нужным условием
2. дорогостоящее создание
3. малая кучность при использовании автоматического огня
4. малый угол наклона ручки, что делало неловким стрельбу из пистолета навскидку

Эти недочеты, также очень дорогостоящее создание даже при безинфляционной плановой экономике, стали причинами того, что в 1958 году АПС снят с производства, хотя на вооружении состоял даже несколько десятилетий спустя.

В 1970-х годах был проведён конкурс «Модерн», целью которого было отыскать компактный автомат, который послужил бы подменой АПС. Им стал автомат АКС-74У.
